PE-VE 系列 – 工业领域的多面手

BAUER 高压压缩机 PE-VE 超静音 - 侧面视图
BAUER 高压压缩机 PE-VE 超静音 - 侧面视图
BAUER 高压压缩机 PE-VE 超静音 - 侧面视图
BAUER 高压压缩机 PE-VE 超静音 - 侧面视图

超紧凑的尺寸用于在狭窄的空间条件下安装

配备彩色显示屏的全自动压缩机控制器 B-CONTROL MICRO

B-DRAIN:新的冷凝水自动排放装置更加安静和节能

选装超静音护板:更低的噪音排放

高度易保养性:不需要重新张紧V形皮带

作为宝华精心设计的一个设备系列,新 PE-VE 的基础规格具备了极富吸引力的配置和杰出的性价比。

结合众多设备选项以及丰富的附件产品,该系列可以为空气和氮气领域的几乎所有任务提供定制解决方案。

设备核心为宝华高压模块,其可靠性和使用寿命在市场上享有美誉。所使用的系统技术专为工业用途而设计。

B-CONTROL MICRO 扩展功能更加强大,可与新的 B-APP 应用通信,从而实现例如压缩机的远程控制和监控功能。

一点即可获得所有信息!

Display B-CONTROL MICRO
Display B-CONTROL MICRO

B-CONTROL MICRO 压缩机控制器
B-CONTROL MICRO 是一种现代化、易操作的压缩机控制器,带有彩色显示屏,可以控制和安全地监控所有基础功能。有关这方面的更多信息

PE-VE – 方案
PE-VE – 方案

PE-VE – 方案
PE-VE 系列是 BAUER 产品的经典系列。经过多年的发展与完善,其设计已久经验证,是可靠、易用和易维护的代名词。 有关这方面的更多信息

压缩机机体 IK150 II
压缩机机体 IK150 II

压缩机机体
经过等离子渗氮处理和高原珩磨的气缸由于具有出色的表面硬度而可以保证较长的使用寿命,同时能量消耗量低,并可以稳定地用油润滑气缸工作面。 有关这方面的更多信息

B-DRAIN 自动冷凝排放装置
B-DRAIN 自动冷凝排放装置

B-DRAIN 自动冷凝排放装置
通过自动冷凝排放装置,可以使压缩过程中产生的冷凝水(水油混合物)从中间级分离器和终极油水分离器中自动排出,并收集在冷凝水容器中。 有关这方面的更多信息

风冷
风冷

风冷
PE-VE 系列压缩机直接利用环境空气冷却,从而使得产生的热量能够有效散发。 有关这方面的更多信息

驱动装置
驱动装置

驱动装置
PE-VE 系列通过免维护的自张紧V形皮带传动装置实现动力传输。得益于集成的电机拖板,无需重新张紧V形皮带。
压缩机设备在出厂时就已装备节能型、能效等级为 IE3 的三相交流电动机。

超静音护板
超静音护板

超静音版本
超静音护罩可以降低压缩机设备的噪音指数,并使加装排风罩成为可能。对于 PE-VE 系列设备,用户根据需要可以选装超静音隔音装置。

B-APP
B-APP

B-APP 应用
B-APP应用 配合新一代 B-CONTROL MICRO,实现了对压缩机的远程控制和监控。此外,B-APP 应用还提供例如特定产品新闻、视频、经销商查找和计算工具等功能。可在 AppStore (苹果iOS) 和 GooglePlay(安卓)中下载。 有关这方面的更多信息

P61 过滤系统
P61 过滤系统

P41/P61 过滤系统
PE-VE 系列可以选择配备集成式 P41或P 61过滤系统,以满足依据 ISO 8573-1 标准的洁净空气或气体质量。

微粒过滤器
微粒过滤器

微粒过滤器
配合 P41 和 P61 过滤系统,可以选配集成式微粒过滤器。可靠过滤微尘颗粒,满足 ISO 8573二级压缩空气工业标准要求。

B-SECURUS 过滤器监控装置
B-SECURUS 过滤器监控装置

B-SECURUS 过滤器监控装置
B-SECURUS 系统通过测量分子筛中的湿度监控滤芯的饱和度。 有关这方面的更多信息

B-KOOL 冷却干燥器
B-KOOL 冷却干燥器

B-KOOL 冷却干燥器
通过使用 B-KOOL 冷却干燥器额外冷却压缩,可以延长滤芯的正常使用时间(容量)。 有关这方面的更多信息

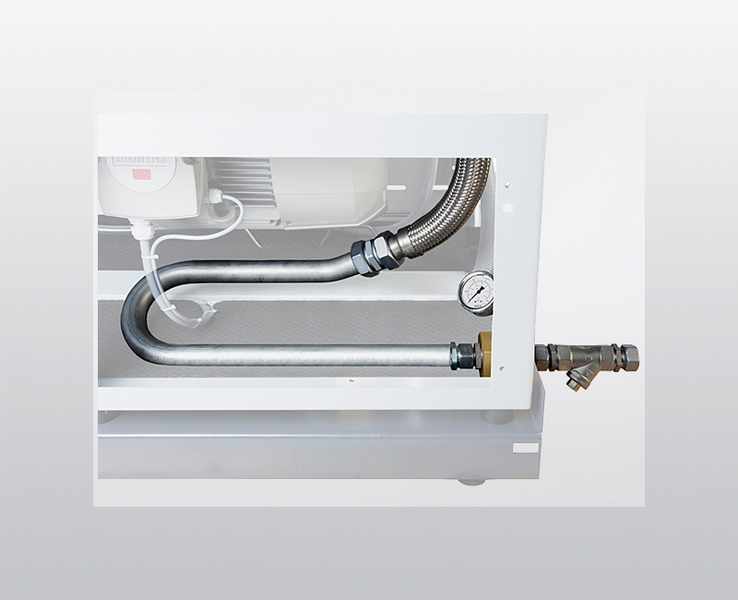

进气装置
进气装置

进气装置
当压缩机进气具有一定压力时,为了确保进气压力适当,需要用到进气装置。 有关这方面的更多信息

进气减压装置
进气减压装置

进气减压装置
进气减压装置可以确保适当的压力进入压缩机进行压缩。根据气源气体压力和所需进气压力,可以采用适当的进气减压装置。集成的安全阀和压力监控装置可以有效防止进气压力超过或低于许可范围。

60 升冷凝液收集容器
60 升冷凝液收集容器

60 l 冷凝液收集系统
大容量 60 l冷凝液收集系统 用于集中收集压缩工作所产生的冷凝液(油水混合物)60 l 冷凝液收集系统 。 有关这方面的更多信息

延长的基架
延长的基架

底架
在加长底架上,可以撬装压缩机和多达 2 个容积为50升或80升的储气气瓶,组成供气系统。

排风罩
排风罩

排风罩
压缩机安装在集装箱、箱体或室内空间时,有两种版本的排风罩可供选用。 有关这方面的更多信息

基本规格的供货范围
基本规格的供货范围

基本规格的供货范围
作为全套即可投入使用的压缩机设备。有关这方面的更多信息

PE-VE 高压压缩机, 85 – 800 l/min, 90 – 365 巴
型号
名称
有效的
供给量 ¹
最高
初压力 ²

数量
转速 电机
功率
功率
消耗 ¹
净重约
  l/min m³/h cfm psig   U/min kW kW kg lbs
PE 100-3-VE 85 5.1 3 365 5300 3 900 3 2.2 270 595
PE 100-4-VE 125 7.5 4.4 365 5300 3 1270 4 3.3 275 610
PE 120-4-VE 170 10.2 6 365 5300 3 1200 4 3.9 275 610
PE 120-5.5-VE 215 12.9 7.6 365 5300 3 1470 5.5 4.7 290 640
PE 120-7.5-VE 260 15.6 9.2 365 5300 3 1800 7.5 6.5 305 675
PE 12.14-11-VE 350 21 12.4 365 5300 4 1800 11 9.4 325 720
PE 150-11-VE 500 30 17.7 365 5300 4 1230 11 10.2 350 770
PE 180-15-VE 620 37.2 21.9 365 5300 4 1440 15 14 365 805
PE 180-18.5-VE ³ 800 48 28.3 350 5100 4 1800 18.5 18.3 385 850

PE-VE 高压压缩机, 85 – 515 l/min, 350 – 420 巴

型号
名称
有效的
供给量 ¹
最高
初压力 ²

数量
转速 电机
功率
功率
消耗 ¹
净重约
  l/min m³/h cfm psig   U/min kW kW kg lbs
PE 100-3-VE-420 ³ 85 5.1 3 420 6100 3 900 3 2.5 270 595
PE 120-5.5-VE-420 ³ 190 11.4 6.7 420 6100 3 1350 5.5 4.7 290 640
PE 12.14-7.5-VE-420 300 18 10.6 420 6100 4 1450 7.5 6.9 300 660
PE 18.1-11-VE-420 450 27 15.9 420 6100 5 1400 11 10.4 380 840
PE 18.1-15-VE-420 515 30.9 18.2 420 6100 5 1490 15 13 380 840

¹ 输送流量依据 ISO 1217,按照指定的框架条件在最高终端压力下的功率消耗量不同的环境条件会产生不同的功率数据。数值适用于 50 Hz。
² 最高运行压力 = 安全阀最大调节压力;关闭压力较小。
³ 不适用于氮气
