Nos systèmes de stockage haute pression pour les groupes compresseurs : pour une sécurité d’exploitation élevée et une production économique

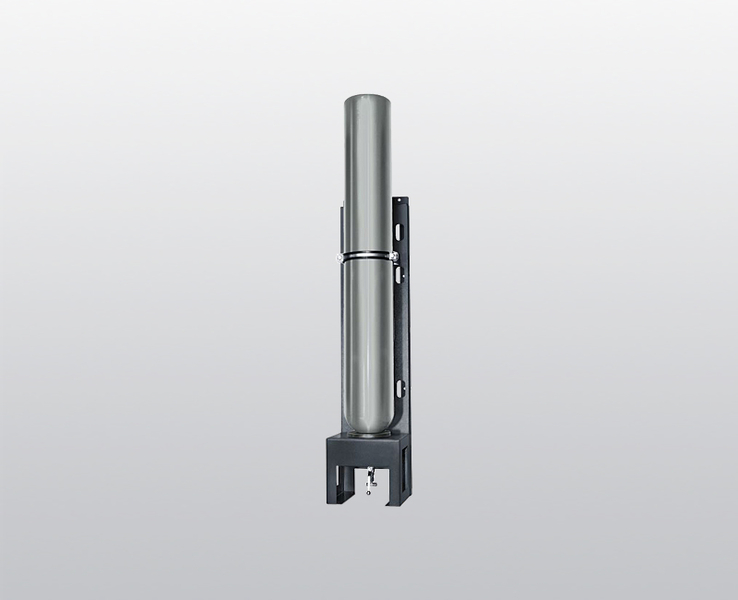

Système de stockage haute pression B80 – 330 bar
Système de stockage haute pression B80 – 330 bar
Système de stockage haute pression B160 – 330 bar
Système de stockage haute pression B160 – 330 bar
Système de stockage haute pression B800 – 330 bar
Système de stockage haute pression B800 – 330 bar

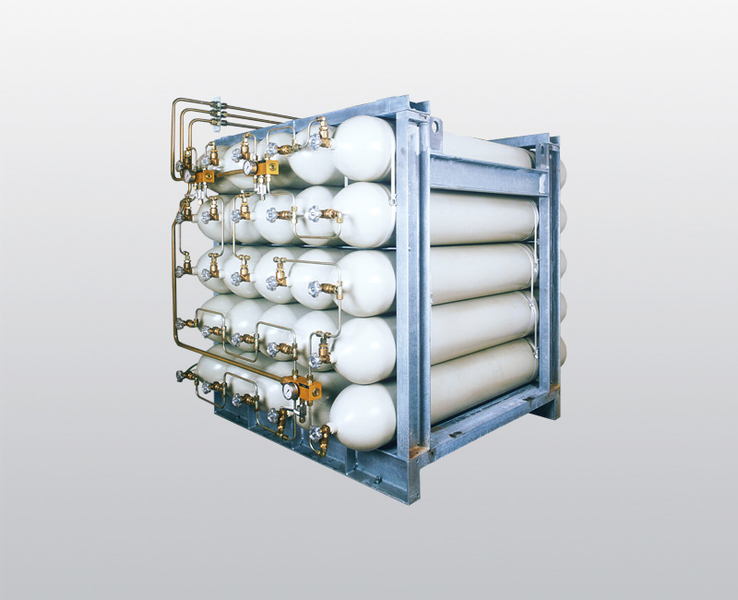

Système de stockage haute pression B2000 – 330 bar
Système de stockage haute pression B2000 – 330 bar

Construction de système modulaire : le complément idéal du système de compresseur

Systèmes de stockage pour des étages de pression étendus : conçus pour 330, 365 et 420 bars

Les systèmes de stockage haute pression modulaires de BAUER KOMPRESSOREN sont le complément idéal d’un système de compresseur.

Ces puissants systèmes de stockage permettent des prélèvements à court terme de plus grands volumes d’air et de gaz et un débit volumétrique constant.

Un module de stockage sélectionné en conséquence garantit parallèlement la répartition optimale du temps de fonctionnement et sert en plus d'atténuateur de pulsations.

Les systèmes de stockage sont disponibles dans les étages de pression de 330, 365 et 420 bars. Il est possible d’élargir, au choix, ces systèmes de stockage à des bouteilles de stockage de 50 ou 80 l.

Toutes les informations en un seul clic !

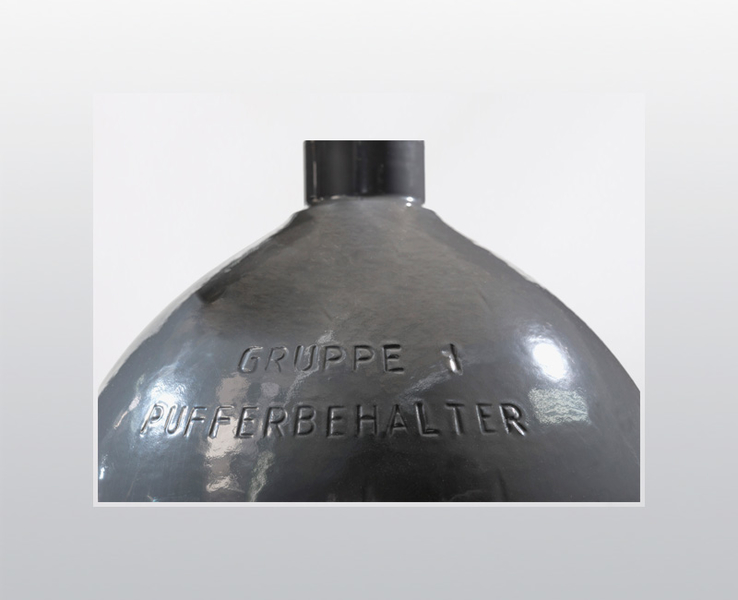

Réservoirs à pression selon PED
Réservoirs à pression selon PED

Réservoirs à pression
Les bouteilles de stockage sont conformes à DGRL97/32/CE (PED) et prévues pour des applications stationnaires.

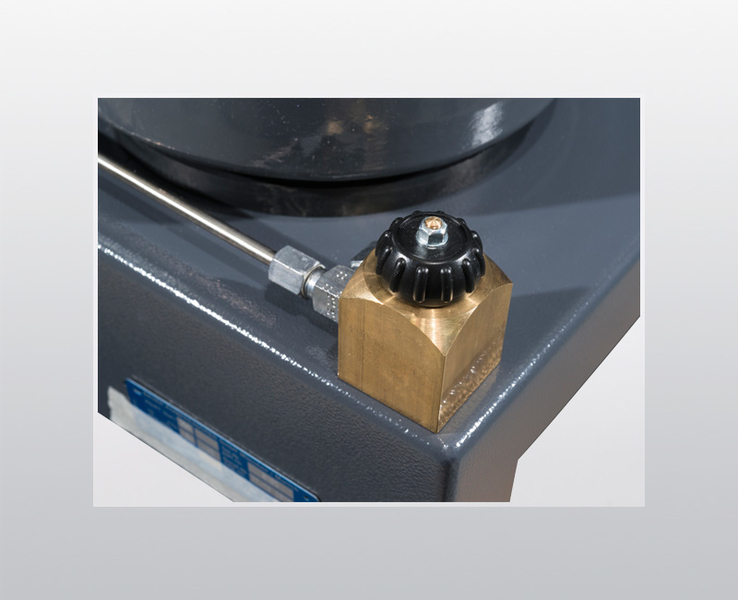

Purge manuelle des condensats
Purge manuelle des condensats

Purge des condensats
Des condensats peuvent également s’accumuler dans les réservoirs haute pression en fonction de l’application ou en raison d’un traitement insuffisant de l’air ou des gaz. C’est pourquoi tous les réservoirs de stockage standard de BAUER KOMPRESSOREN disposent d’une purge manuelle des condensats.

Comment sélectionner la bonne taille pour le système de stockage afin de limiter les cycles de marche-arrêt et les cycles de charge ?

Les informations suivantes répondent à cette question importante et vous aident à trouver le bon système de stockage pour vos applications.

Le réservoir aux dimensions correctes fait partie des composants essentiels de l’ensemble du système. Il sert à réduire les fluctuations de pression lors de plus importants prélèvements brusques et à diminuer la fréquence d’enclenchement du compresseur grâce à une capacité de stockage correcte.

Pour les compresseurs haute pression, il faut observer que les séparateurs finaux dans le compresseur et les réservoirs de stockage ne sont prévus que pour un certain nombre de cycles de charge, ce qui signifie que la durée de vie de ces composants est d’autant plus longue que les cycles de commutation du compresseurs sont moindres.

Pour obtenir une utilisation optimale du groupe et la durée de vie indiquée du séparateur final en fonction des cycles de charge admissibles, le mode d’exploitation du compresseur doit être réglé de sorte à ce qu’il n’existe que 4 cycles de mise en marche maximum par heure.

Pour votre sécurité, des compteurs de cycles pour la saisie des cycles ayant vraiment lieu sont montés dans les compresseurs industriels BAUER de manière standard.

La taille du système de stockage dépend :

  • débit (l/min) du compresseur
  • consommation d’air de l’application en question
  • différence de pression marche/arrêt (hystérésis)

Formule simplifiée pour la configuration d’un système de stockage haute pression sur la base de 4 cycles de charge par heure :

V(l)

=

Vk × 4
---------
Δp

Vk (l/min) = débit du compresseur en litres par minute
V(l) = volume du réservoir en litres (volume d’eau)
Δ p (bars) = différence de pression entre marche et arrêt (hystérésis) en bars

Nous recommandons une différence de commutation de pression Δ p de 60 bars max. Jusqu’à cette différence, les bouteilles de stockage HP stationnaires sont autorisées en général pour une exploitation continue.
Le nombre de remplissages des réservoirs est limité en cas de plus grandes différences.

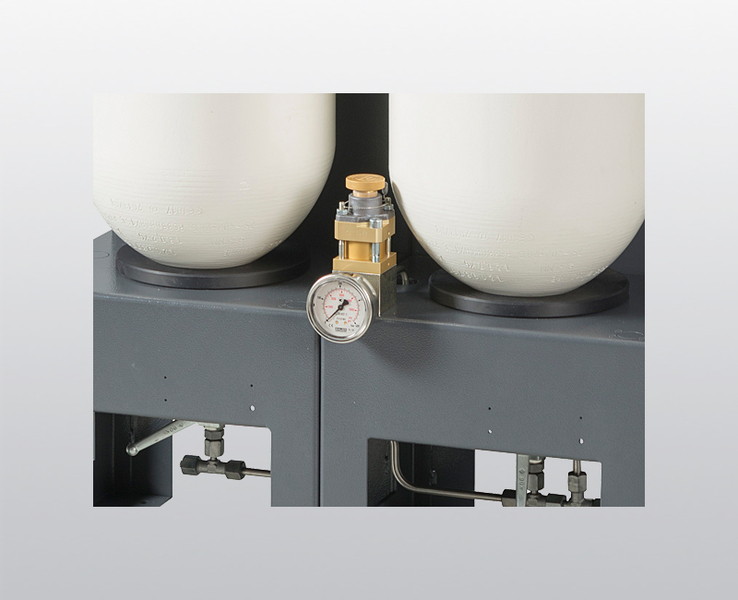

Soupape de sûreté avec manomètre
Soupape de sûreté avec manomètre

Module standard
Le module standard comprend 1 ou 2 bouteilles de stockage déjà tubées et montées sur un socle, prêtes au raccordement, pour fixation murale ou au sol. Soupape de sûreté et manomètre font partie de la fourniture standard. Ceci est impérativement nécessaire s’il n’est pas possible d’exclure un dépassement de la pression de stockage maximale admissible d’une autre façon, à l’aide de soupapes de sûreté homologuées sur le compresseur ou dans la conduite d’alimentation par ex.

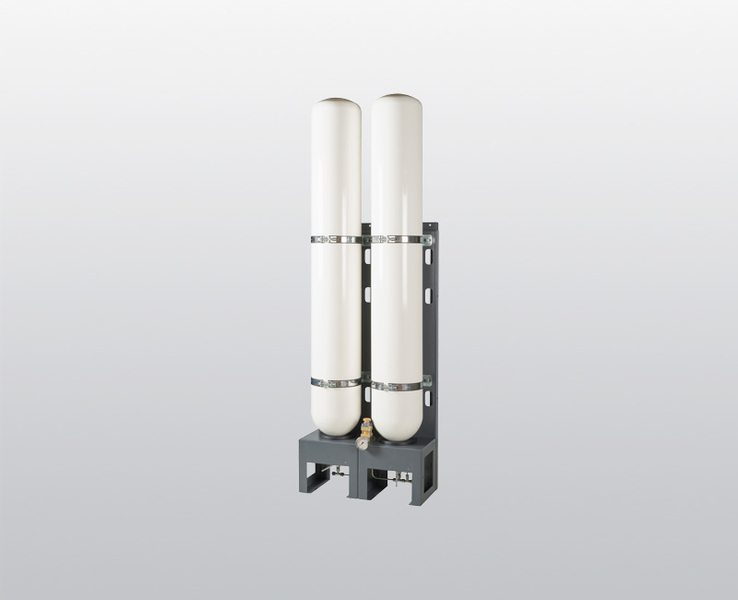

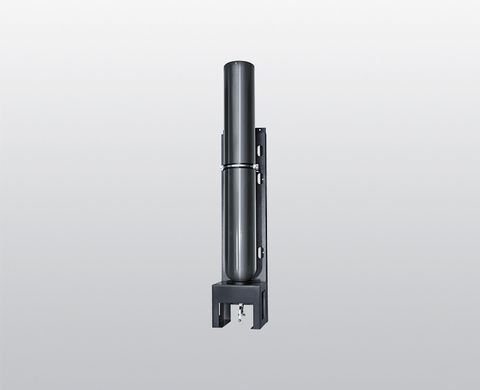

Module d’extension du système de stockage
Module d’extension du système de stockage

Module d’extension
Les modules d’extension comprennent 1 ou 2 bouteilles de stockage déjà tubées et montées sur un socle, prêtes au raccordement, pour fixation murale ou au sol. Ces modules d’extension peuvent être raccordés sans difficultés à un module standard lorsque le volume de stockage total doit être augmenté.
Les modules d’extension ne possèdent pas de soupape de sûreté ni de manomètre contrairement au module standard.

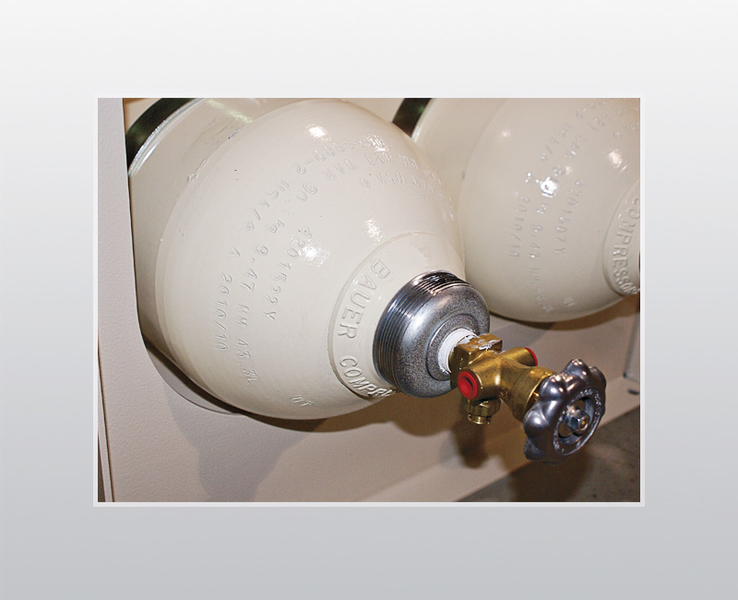

Autre réglementation
Autre réglementation

Réglementation
En fonction de l’application ou de la commande, les systèmes de stockage de BAUER KOMPRESSOREN sont également disponibles avec d’autres réglementations, selon ASME ou avec China Stamp par ex.

Fourniture de la version de base
Fourniture de la version de base

Fourniture de la version de base
Module standard, module d’extension, module de stockage horizontal (B 800 à B 3360). En savoir plus

Système de stockage haute pression, module standard et module d’extension
Système de stockage Pression de service Volume géométriquement Nombre de réservoirs Soupape de sûreté et manomètre
  330 bars 365 bars 420 bars litres
B50-S





50 1



B50-A





50 1
B80-S



80 1



B80-A



80 1
B100-S





2 × 50 2



B100-A





2 × 50 2
B160-S



2 × 80 2



B160-A



2 × 80 2
Système de stockage haute pression, version horizontale
Système de stockage Nombre de bouteilles Volume total géométriquement Pression de service Version
    litres bars 1 bloc 2 blocs 3 blocs
B800 10 800 330







B960 12 960 330







B1920 24 1920 330







B2000 25 2000 330







B2400 30 2400 330







B2800 35 2800 330







B3360 42 3360 330
