AERO-GUARD

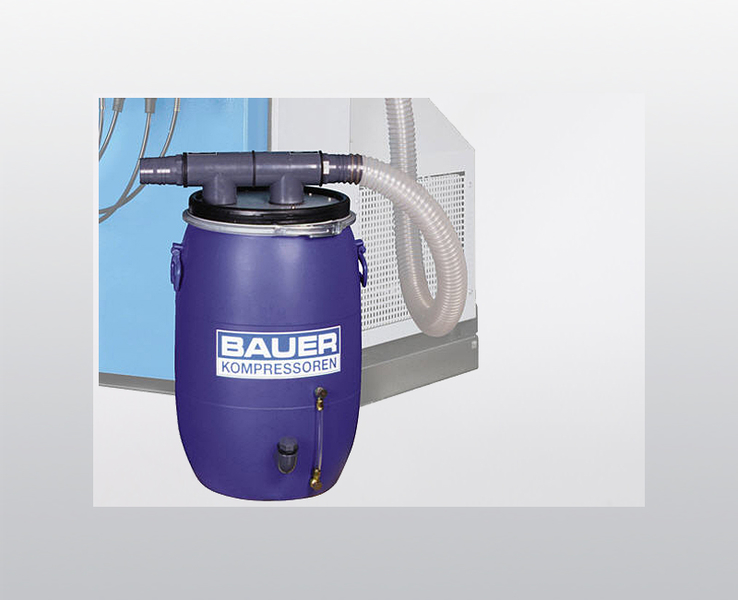

Absorbeur AERO-GUARD CO2
Absorbeur AERO-GUARD CO2

Longue durée d’utilisation du filtre

Exploitation économique

Débit 100 à 1000 l/min (AERO-GUARD) respectivement 260 à 700 l/min (AERO-GUARD-OX)

Des influences environnementales défavorables contribuent à l’augmentation croissante de la concentration en CO2 dans l’air et empêchent de plus en plus les exploitants de stations de remplissage de respecter de manière fiable les limites supérieures légales applicables de CO2. Avec l’AERO-GUARD, vous êtes toujours du côté sûr !

Toutes les informations en un seul clic !

Coupe de l’absorbeur AERO-GUARD CO2
Coupe de l’absorbeur AERO-GUARD CO2

Purification efficace de l’air respirable des CO2
L’air aspiré par le compresseur est acheminé à travers l’AERO-GUARD par un système de dérivation bien étudié.
Environ deux tiers de l’air seulement traversent les cartouches de filtre qui absorbent les CO2 contenus dans l’air.
De cette manière, la teneur en CO2 est réduite à un tiers de la valeur de l’air aspiré, ce qui est bien en dessous des limites strictes de la norme DIN EN 12021¹.
En même temps, des durées d’utilisation du filtre extrêmement longue sont obtenues. L’humidification de l’air dans le fond du bac assure un rendement optimal du filtre dans toutes les conditions, même sous le climat le plus sec !

¹ Si la concentration d'entrée maximale en CO2 dans l'air aspiré n'est pas dépassée.

Nettoyage efficace du NITROX issu de groupes membranaires par séparation du CO2
Le NITROX produit par le groupe membranaire à NITROX est guidé à travers l'AERO-GUARD-OX par l'intermédiaire d'un ingénieux système de dérivation. Environ 4/5 de l'air seulement traversent la cartouche de filtre, qui absorbe le CO2 contenu dans le NITROX.

De cette manière, la teneur en CO2 est réduite jusqu'à atteindre environ 20% en sortie de la membrane.

L’humidification du mélange de NITROX dans le fond du bac assure un rendement optimal du filtre dans toutes les conditions, même dans le cas des mélanges gazeux très secs !

Fonctionnement économique
Avec un débit d'air pouvant atteindre 1000 l/min et une concentration d'entrée en CO2 de 1000 ppm (pour AERO-GUARD-OX : 450 l/min), la cartouche de filtre est dotée d'une durée d'utilisation d'environ 50 heures (pour AERO-GUARD-OX : 37 heures). La durée d’utilisation de la cartouche de filtre augmente en conséquence lorsque le débit du compresseur est inférieur. La durée d'utilisation augmente/diminue en conséquence lorsque les concentrations d'entrée en CO2 sont plus faibles/plus élevées.

Maniement simple et sans maintenance
La cartouche de filtre peut être remplacée en un tour de main, sans avoir à utiliser des outils. En même temps, l’eau nécessaire à une exploitation parfaite du milieu filtrant est remplacée dans le fond du réservoir.

Accessoires AERO-GUARD(-OX)
  Diamètre intérieur
de flexible ND / ND
Domaine d’utilisation
Côté entrée
Flexible d’aspiration 60 / 60
Pièce d’aspiration avec manchon 100 / 60
Soupape de sûreté (100 mbar)

À monter sur la membrane à NITROX

Angle

Pour monter la soupape de sûreté à NITROX

Douille flexible 60

Pour adapter la sortie de la membrane à NITROX d'un diamètre de flexible de 40 mm à un diamètre de flexible de 60 mm

Flexible d’aspiration pour pièce d’aspiration
Côté sortie
Flexible d’aspiration 60 / 40

Groupes ouverts
IK 100-II – IK 120-II, IK 12.14-II

Flexible d’aspiration 60 / 60

Groupes ouverts
IK 150-II –IK 180-II, IK 15.1-II

Flexible d’aspiration 60 / 40

Groupes fermés
IK 100-II – IK 120-II, IK 12.14-II

Flexible d’aspiration 60 / 60

Groupes fermés
IK 150-II – IK 180-II, IK 15.1-II

Dispositif d’aspiration 60 / 40

Groupe à NITROX
Modernisation d'un capteur de pression d'aspiration au niveau du MARINER-OX-320-E
V12.14-OX-5.5-5
V12.14-OX-7.5-5

Dispositif d’aspiration 60 / 60

Groupe à NITROX
Modernisation d'un capteur de pression d'aspirations au niveau V15.1-OX-11-5

Support

Groupe à NITROX
Nécessaire en supplément en cas de modernisation d'un capteur de pression d'aspiration sur des groupes ouverts

Flexibles d’aspiration, côté sortie, pour anciens modèles de compresseur
Flexible d’aspiration 60 / 32

Groupes ouverts
K 100 – K 120 (avec filtre d’aspiration 013758) ; fabriqués avant juillet 2004,
K 15 (avec filtre d’aspiration 056372)

Flexible d’aspiration 60 / 25

Groupes fermés
K 100 – K 120 (version comme ci-dessus)

Cartouche de filtre de rechange
Cartouche de filtre avec 10 comprimés de désinfection de l’eau pour 10 litres d’eau chacun
AERO-GUARD (AIR RESPIRABLE) & AERO-GUARD-OX (NITROX)
Désignation / taille Approprié pour
débits ¹
Dimensions
(l × P × H)
Poids de service ²
  l/min cm kg
AERO-GUARD: AIR RESPIRABLE
Aero-Guard-S 100 – 150 50 × 46 × 72 26
Aero-Guard-M 160 – 230 50 × 46 × 72 26
Aero-Guard-L 240 – 320 50 × 46 × 72 26
Aero-Guard-XL 330 – 450 50 × 46 × 72 26
Aero-Guard-XXL 460 – 680 50 × 46 × 72 26
Aero-Guard-Duo 1000 650 – 1000 85 × 62.5 × 87 54
AERO-GUARD-OX: NITROX
Aero-Guard-OX-L 260 – 320 50 × 46 × 72 26
Aero-Guard-OX-XL 330 – 450 50 × 46 × 72 26
Aero-Guard-OX-XXL 460 – 550 50 × 46 × 72 26
Aero-Guard-OX-Duo 700 700 85 × 85 × 87 54

¹ Débit du compresseur raccordé mesuré avec un remplissage de bouteille de 0 à 200 bars ± 5 %
² Avec cartouche de filtre et remplissage d'eau 10 l

Caractéristiques techniques d'exploitation
  AERO-GUARD: AERO-GUARD-OX:
Concentration d'entrée en CO2 : max. 1000 ppmv de CO2 2000 ppmv de CO2 au max.
Concentration de sortie en CO2 : 1/3 de la concentration d'entrée = max. 330 ppmv de CO2 pour 1000 ppmv de concentration d'entrée en CO2 1/5 de la concentration d'entrée = 400 ppmv de CO2 au max pour une concentration d'entrée en CO2 de 2000 ppmv
Humidité rel. de l'air aspiré : 10 à 100 % 10 à 60 %
Température ambiante : +5 à +45 °C +5 à +45 °C
Température de l'air aspiré : +5 à +45 °C +5 à +45 °C
Débit d'air : 100 à 1000 l/min 260 à 700 l/min
Durée d'utilisation : 50 heures de service du groupe
(pour un débit de 680 l/min et 1000 ppmv de concentration d'entrée en CO2)
ou 1 an lorsque ce nombre d'heures de service du groupe n'est pas atteint
37 heures de service du groupe
(pour un débit de 450 l/min et 1000 ppmv de concentration d’entrée en CO2)
ou 1 an lorsque ce nombre d’heures de service du groupe n’est pas atteint

Fourniture AERO-GUARD / AERO-GUARD-OX

  • Tube d'aspiration (flexibles de raccordement appropriés à commander séparément ; voir « Options »)
  • Réservoir d'eau, 60 l (pour modèle AERO-GUARD DUO – 2 réservoirs d'eau, 60 l)
  • Cartouche de filtre ; remplissage : 8,3 kg, absorbeur de dioxyde de carbone spécial
