B-SAFE 300 – la nouvelle sécurité pour le remplissage

Système de remplissage de sécurité B-SAFE 300
Système de remplissage de sécurité B-SAFE 300

Remplissage simultané de jusqu’à 10 bouteilles

Pression de service jusqu’à 410 bars

Cellule de remplissage antidéflagrante

Utilisation facile

Design compact

B-SAFE 300 – la sécurité sans compromis des personnes et de l’espace de remplissage lors du remplissage de bouteilles d’air respirable

B-SAFE 300 est une cellule de remplissage haute pression pour les bouteilles d’air respirable. Grâce à elle, des mesures de protection coûteuses ne sont plus nécessaires pour les espaces de remplissage, car le compartiment de remplissage et les portes sont spécialement blindés afin de protéger l'utilisateur des conséquences des explosions et cassures lors du remplissage des bouteilles d’air respirable. Des ouvertures sont également présentes sur les côtés afin de permettre une évacuation contrôlée de l’air.
En cas de sélection en tant qu'élément de configuration, une valve proportionnelle à commande électronique régule automatiquement la vitesse de remplissage, comme cela est prescrit par les fabricants des bouteilles d’air respirable de faible poids.

Le B-SAFE 300 est géré via une commande avec écran tactile.

Toutes les informations en un seul clic !

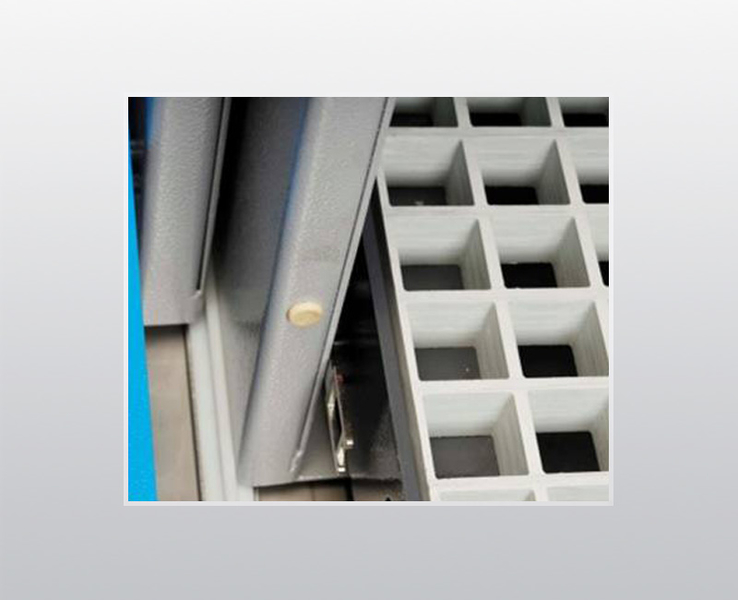

Cellule de sécurité
Cellule de sécurité

Cellule de sécurité

  • Protection contre l’explosion de bouteilles ou l’arrachage de raccords de flexible de remplissage grâce à une cellule de sécurité en acier extrêmement robuste.
  • Transportable pour une utilisation mobile, également dans des véhicules.
  • Sortie d’air contrôlable sur le côté du boîtier en cas d’explosion d’une bouteille. Pour la protection des opérateurs.
  • Chargement facile, même dans des espaces restreints. Grâce à des évidements pour chariots élévateurs sur chaque côté du boîtier.

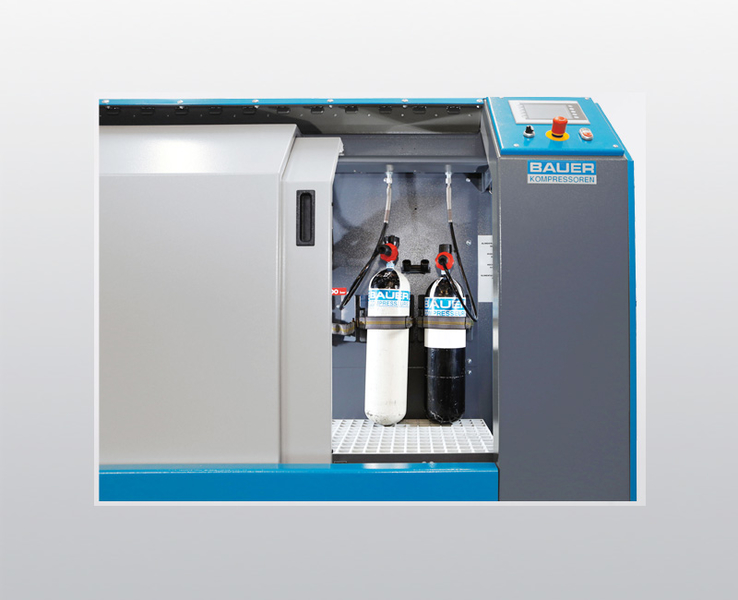

Portes de sécurité
Portes de sécurité

Portes de sécurité

  • Le verrouillage automatique des portes antidéflagrantes pendant le remplissage évite efficacement de faire des manipulations erronées.
  • Ouverture facile et rapide.

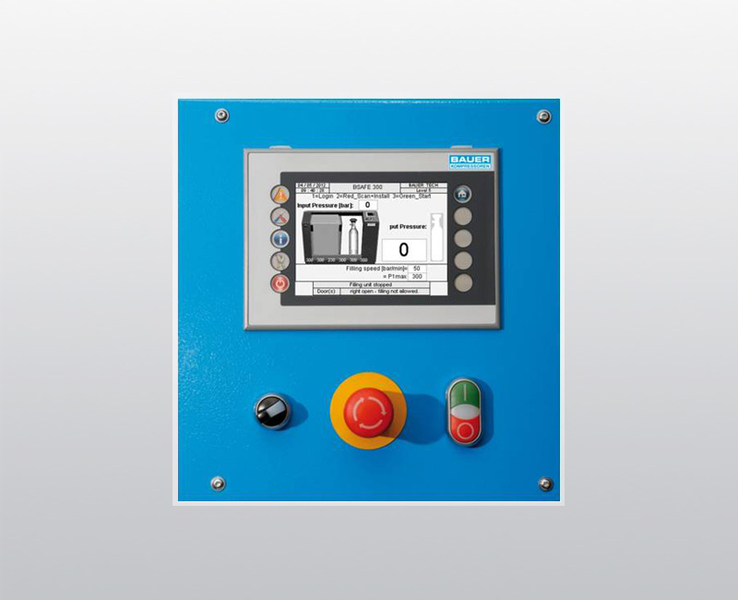

Commande de remplissage
Commande de remplissage

Commande de remplissage

  • Navigation pratique et entrée de tous les paramètres dans le menu de la commande grâce à un écran tactile bien lisible.
  • L’utilisateur voit en permanence à l’écran les informations sur tous les paramètres importants pendant toute la durée du remplissage.

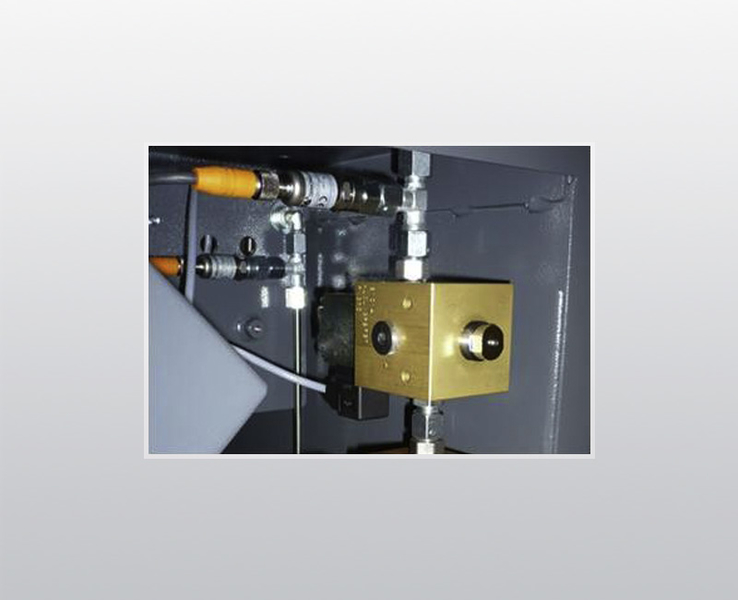

Valve proportionnelle pour le contrôle de la vitesse de remplissage
Valve proportionnelle pour le contrôle de la vitesse de remplissage

Valve proportionnelle *

  • Vitesses de remplissage moyennes réglables entre 20 et 50 bars/min pour un remplissage en toute sécurité, en particulier des bouteilles composites.
  • Un remplissage d’appoint des bouteilles sous pression qui demande du temps n’est plus nécessaire car le remplissage est défini.

* en option

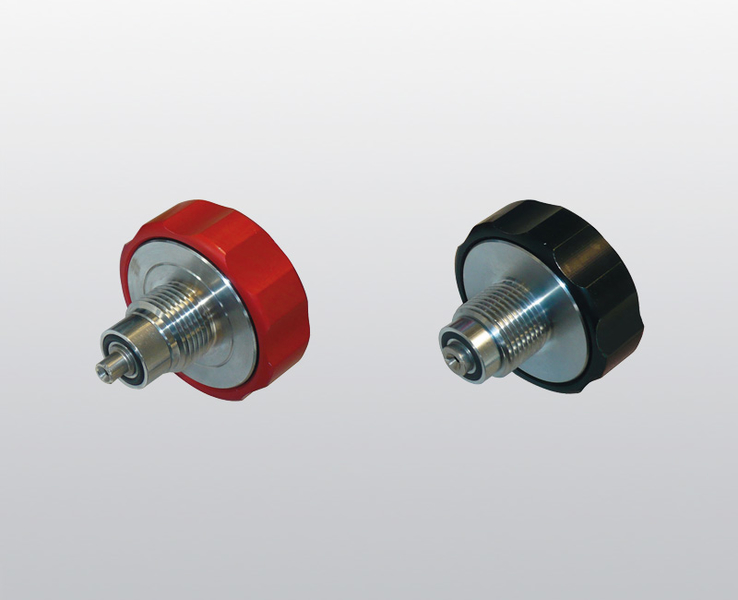

Dispositifs de remplissage B-SAFE 300
Dispositifs de remplissage B-SAFE 300

Dispositifs de remplissage

  • Remplissage au choix à l’aide de la rampe de remplissage intégrée ou des flexibles.
  • Les rampes de remplissage BAUER qui existent déjà chez l’exploitant peuvent être intégrées (voir la liste de recommandations).
  • Remplissage simultané possible de 10 bouteilles sous pression ¹.
  • Rampes de remplissage placées à une hauteur ergonomique. Décompression automatique complète une fois le remplissage terminé ².

¹ En cas d’utilisation de raccords de flexible (diamètre de bouteille max. ø 18 cm / hauteur max. 60 cm)
² Avec raccord de flexible

B-SAFE 300
Milieu : air respirable Nombre d’emplacements de remplissage : 10 maximum
Pression de service maximale : 410 bars Température de service : +5 à +45 °C
Pressions de remplissage (2 max.) : 225/330 bars Dimensions (L × l × H) : 175 cm × 60 cm × 135 cm
Augmentation variable de la pression : 20 à 50 bars/min Dimensions de l’espace de remplissage : 130 cm × 40 cm × 70 cm
Poids : 450 kg env.

Fourniture pour B-SAFE 300 avec flexibles de remplissage

B-SAFE 300, constitué d’une cellule de sécurité, avec portes antidéflagrantes, y compris verrouillage automatique pour éviter des manipulations erronées. Monté sur un solide châssis. Sont compris dans la cellule de sécurité :
  • Dispositif pour accueillir 6 bouteilles sous pression (jusqu’à 10 raccords possibles en option)
  • Au choix avec valve proportionnelle (pour une vitesse de remplissage de 20 bars/min à 50 bars/min) ou d’une électrovanne (vitesse de remplissage en fonction du débit du compresseur)
  • Dispositif de remplissage PN 200 ou 300 bars, comprenant 6 flexibles de remplissage avec raccords de remplissage à auto-purge (R 5/8" selon DIN EN 144-2)
  • Dispositif de remplissage PN 200/300 bars. En supplément avec réducteur de pression, soupape de sûreté, capteur de pression et manomètre ; nombre de raccords pour les plages de pression PN 200 et PN 300 bars au choix (en tout 6 raccords max.).
  • Écran tactile pour le contrôle et la commande du remplissage
  • Accessoires en option : fixation pour 6 bouteilles

Fourniture pour B-SAFE 300 sans dispositif de remplissage

B-SAFE 300, constitué d’une cellule de sécurité, avec portes antidéflagrantes, y compris verrouillage automatique pour éviter des manipulations erronées. Monté sur un solide châssis. Sont compris dans la cellule de sécurité :
  • Dispositif pour accueillir 6 bouteilles sous pression
  • Au choix avec valve proportionnelle (pour une vitesse de remplissage de 20 bars/min à 50 bars/min) ou d’une électrovanne (vitesse de remplissage en fonction du débit du compresseur)
  • Version PN 200/300 bars avec 1 capteur de pression en supplément
  • Écran tactile pour le contrôle et la commande du remplissage
  • Divers dispositifs de remplissage sont disponibles en option (voir ci-après)
Rampes de remplissage pour version sans dispositif de remplissage :
Soupape de sûreté Soupape de sûreté Réducteur de pression
200 bars, 6x, direct
300 bars, 6x, direct
200/300 bars, 6x, direct





Rampes de remplissage avec 6 raccords, sans panneau de commande B-CONTROL

Sous réserve de modifications techniques
